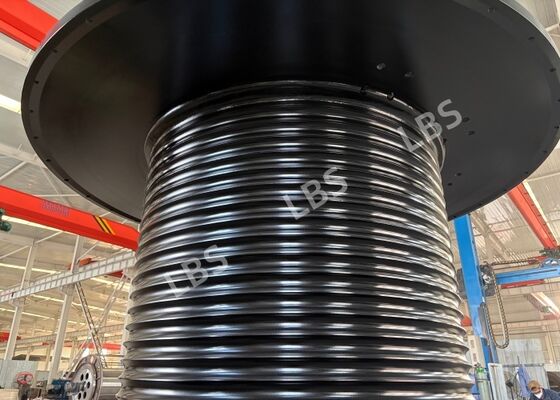

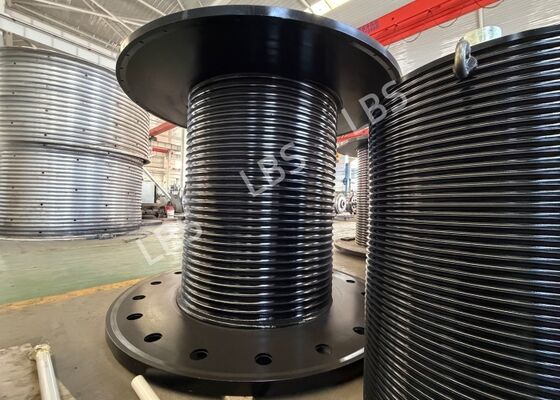

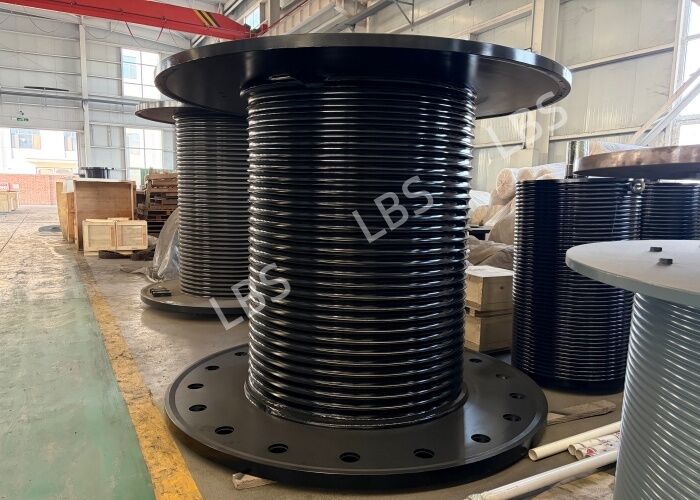

Барабан лебедки с двойной спиралью Лебуса Q355C, левая сторона

1. Описание продукта

Этот барабан Лебуса является основным несущим элементом для подъемной лебедки тяжелых кранов. Изготовлен из низколегированной высокопрочной стали Q355C с хорошей ударной вязкостью при низких температурах, надежно работает на открытом воздухе и в морских условиях. Он имеет левую двойную спиральную канавку Лебуса под углом 65° для намотки стального каната до 7 слоев. Бочка предпочтительно прокатывается из одного стального листа. Все стыковые сварные швы имеют класс 1 и проверяются методами неразрушающего контроля UT и RT. После сварки барабан подвергается термообработке для снятия напряжений, затем прецизионной механической обработке с окончательной обработкой канавок для обеспечения соосности и цилиндричности. Оснащен направляющей для ввода каната и поперечными переходными пластинами, поставляется в предварительно собранном виде с полным комплектом крепления каната. Его правый фланец может быть просверлен в соответствии с большим зубчатым колесом для высокой соосности. Этот барабан класса M4 изготовлен в соответствии с национальными стандартами кранов для непрерывной тяжелой эксплуатации.

2. Параметры продукта

3. Преимущества продукта

(1) Двойная спиральная канавка Лебуса: Обеспечивает плавный переход каната между слоями, предотвращает запутывание, соскальзывание и сплющивание каната, продлевает срок службы стального каната.

(2) Прочная сварка и термообработка: Сварка класса 1 с двойной проверкой неразрушающим методом. Термообработка для снятия напряжений после сварки снижает деформацию бочки для стабильной работы.

(3) Высокоточная механическая обработка: Строгий контроль геометрических допусков. Совместное сверление с большим зубчатым колесом снижает вибрацию и защищает детали трансмиссии.

(4) Предварительно собранная поставка: Комплекты крепления каната предварительно установлены на заводе, что экономит время на месте и устраняет риски установки.

(5) Адаптация к суровым условиям: Сталь Q355C с отличной ударной вязкостью при низких температурах, подходит для наружных, портовых и морских условий с солевым туманом.

(6) Четкие критерии обслуживания и утилизации: Количественные правила проверки упрощают управление оборудованием и обеспечивают безопасность подъема.

(7) Соответствие стандартам: Изготовлено в соответствии с национальными стандартами кранов, легко для приемки по сторонним проектам.

4. Применение продукта

• Основной барабан подъемной лебедки для больших гусеничных кранов, портальных кранов и плавучих портовых кранов
• Многослойные системы лебедок для подъема стального каната на морских инженерных платформах и морских подъемных лебедках
• Тяжелые подъемные лебедки строительной техники и крупного погрузочно-разгрузочного оборудования
• Подъемное оборудование в горнодобывающей и инженерной технике, требующее упорядоченной многослойной намотки каната до 7 слоев
