Коррозионностойкий прецизионный вал Т-типа из дуплексной нержавеющей стали 2205, износостойкий ходовой винт с высокой несущей способностью

1. Описание

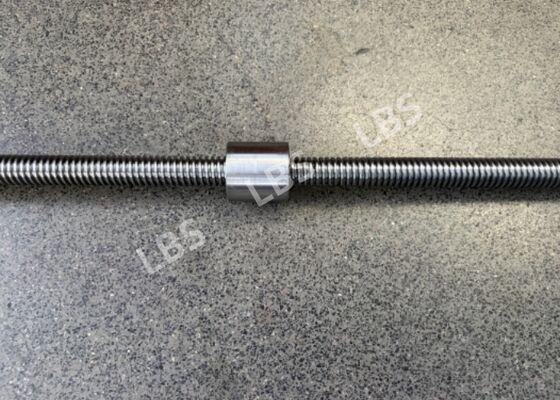

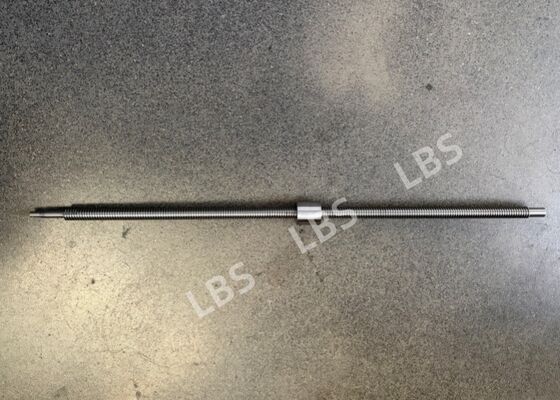

Этот ходовой винт Т-типа изготовлен из нержавеющей стали 2205, номер детали: 26MD01-M403-002. Спецификация резьбы Tr20×4 с классом точности 7e. Это прецизионный компонент передачи класса B с весом одной детали 1,957 кг. Сырье — дуплексная нержавеющая сталь 2205, подвергнутая термической обработке в растворе при температуре 1020–1100°C с последующим быстрым охлаждением в воде, что обеспечивает высокую прочность и выдающуюся коррозионную стойкость.

Изготовленный строго по трапецеидальной резьбе класса точности 7e, компонент имеет строго контролируемые геометрические допуски для участков вала. Неуказанные допуски на размеры соответствуют GB/T1804-m, а неуказанные геометрические допуски — GB/T1184-H. Острые кромки скруглены, заусенцы удалены. Все размеры, не отмеченные, относятся к 3D-модели. Общая длина составляет 847 мм, интегрирована с несколькими прецизионными соединительными участками вала, шпоночным пазом и соединительной резьбой M12×1,5. Обеспечивает плавную линейную передачу и подходит для возвратно-поступательных и подъемных передаточных механизмов в суровых коррозионных условиях.

2. Параметры

3. Преимущества

(1) Превосходные свойства материала: дуплексная нержавеющая сталь 2205 с термической обработкой в растворе. Устойчива к питтинговой коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением. Ее прочность намного выше, чем у обычной нержавеющей стали 304/316, сочетая коррозионную стойкость и высокую механическую прочность.

(2) Прецизионная передача: трапецеидальная резьба Tr20×4, обработанная до высокой точности класса 7e. Обеспечивает плавную передачу и хорошие характеристики самоторможения. Строгий контроль геометрических допусков обеспечивает малый зазор при передаче и точное позиционирование.

(3) Прецизионная интегрированная конструкция: интегрированная обработка многосекционных диаметров, шпоночного паза и соединительной резьбы. Высокая соосность и перпендикулярность, шероховатость поверхности до Ra1,6 для отличной совместимости при сборке.

(4) Надежный производственный процесс: заусенцы на острых кромках удалены и скруглены, стандартизированная система допусков. Прецизионный компонент класса B, низкий износ при длительном возвратно-поступательном движении и увеличенный срок службы.

4. Применение

Идеально подходит для морской инженерии, морского подъемного оборудования, опреснения морской воды, химически агрессивных сред, подъемных и толкающих приводов на морских платформах. Также применимо для привода клапанов, подводной линейной передачи и антикоррозионного подъемного оборудования в сильно коррозионных условиях. Может стабильно работать в течение длительного времени в хлоридсодержащих и влажных коррозионных средах.
