Механизм намотки с ходовым винтом для гидравлической лебедки Lebus, автоматическое устройство для перемещения стального каната

1. Описание продукта

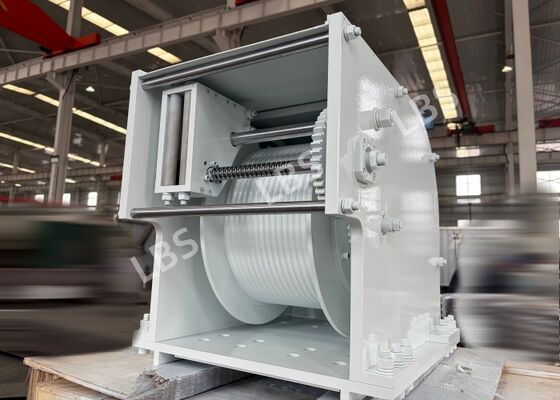

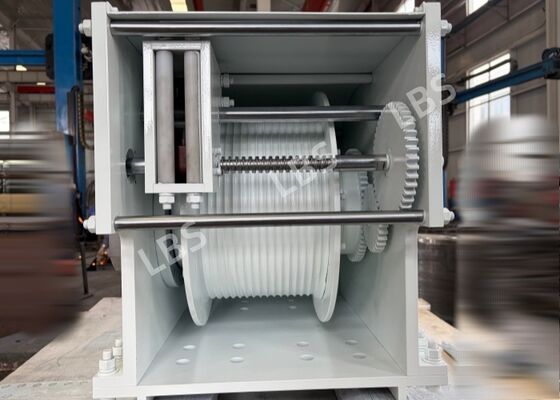

Этот механизм намотки представляет собой механическое автоматическое устройство для намотки, специально разработанное для гидравлических лебедок. Приводимый в движение механически барабаном лебедки, возвратно-поступательный ходовой винт и гайка из стали 42CrMo перемещают направляющую каната горизонтально. Работая с барабаном с канавками Lebus, он направляет стальной канат для аккуратной послойной намотки и предотвращает перекрещивание, сдавливание, перегибы и истирание каната.

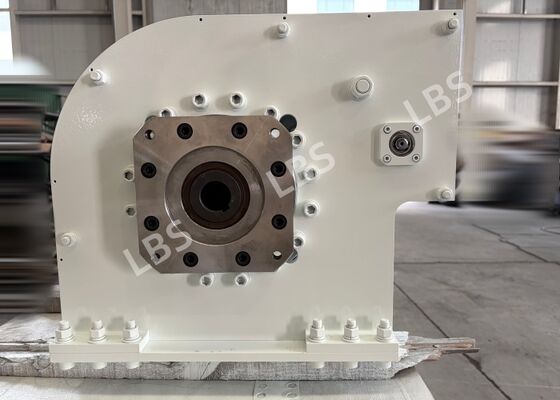

Узел включает в себя корпуса подшипников, зубчатую передачу, гладкие направляющие валы и блок пропуска каната. Он использует полностью механическую связь, не требует дополнительного двигателя, гидравлического клапана или электронного концевого выключателя. Основная рама изготовлена из стали Q355B, а ключевые детали ходового винта — из легированной стали 42CrMo с термообработкой для высокой износостойкости.

2. Параметры

3. Преимущества

(1) Полностью механическая конструкция, высокая надежность в условиях морского солевого тумана и сильной вибрации
(2) Возвратно-поступательный винт из стали 42CrMo для длительного срока службы; подшипники качения для тяжелых условий эксплуатации для непрерывной нагрузки
(3) Идеальное сочетание с барабаном Lebus, значительно продлевающее срок службы стального каната
(4) Компактная интегрированная конструкция, простая установка для новой лебедки или модернизация старого агрегата
(5) Низкие эксплуатационные расходы, требуется только регулярная смазка; электронные компоненты исключены
(6) Доступны индивидуальные размеры хода, шага и соединения в соответствии с параметрами барабана клиента

4. Применение

Лебедки морских платформ, палубные гидравлические лебедки судов, швартовые лебедки, системы запуска и подъема LARS, лебедки строительных кранов, сваебойные лебедки, портовое оборудование, подъемники для нефтедобычи и грузоподъемное оборудование.
