Барабанная втулка с канавками LBS из стали Q355B, правая, 50°, для намотки канатов при добыче полезных ископаемых и лесозаготовках

Барабанная втулка с канавками LBS из стали Q355B, правая, 50°, для намотки канатов при добыче полезных ископаемых и лесозаготовках Описание

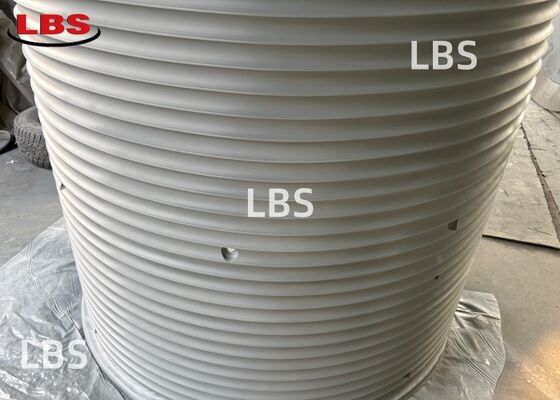

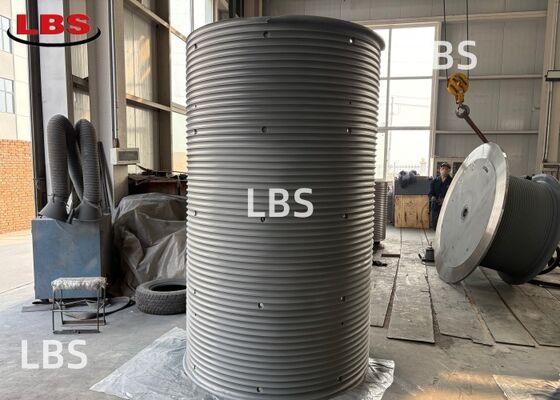

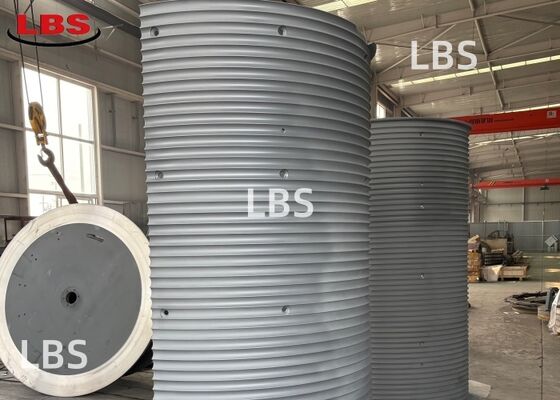

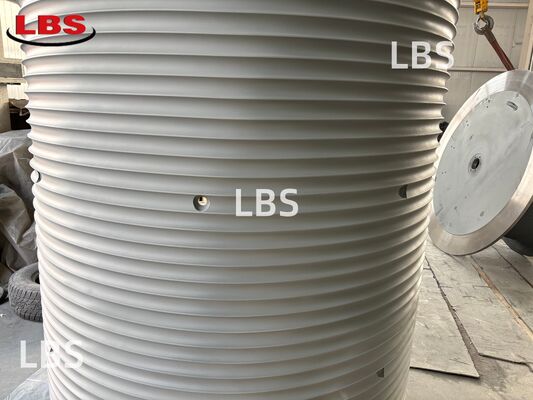

    Разработанная для систем стальных канатов диаметром 41 мм, требующих исключительной вместимости, эта канавочная втулка Lebus (модель LBSS-DN41-D1440-L2365) обеспечивает общую длину каната 3400 метров в 11 намоточных слоях. Втулка имеет 56,5 прецизионно обработанных витков канавки с правым углом наклона 50°, обеспечивая контролируемую многослойную намотку, исключающую перехлесты и смятие каната. Ключевые геометрические параметры включают диаметр дна канавки 1440 мм и расстояние от центра каната первого слоя 1481 мм, оба рассчитаны для поддержания постоянного угла отклонения в течение всего цикла намотки. Надежное крепление обеспечивается шестью винтами с потайной головкой M20, что позволяет как прочное крепление, так и простую замену в полевых условиях при необходимости.

Барабанная втулка с канавками LBS из стали Q355B, правая, 50°, для намотки канатов при добыче полезных ископаемых и лесозаготовках Параметры

Барабанная втулка с канавками LBS из стали Q355B, правая, 50°, для намотки канатов при добыче полезных ископаемых и лесозаготовках Особенности

    Что отличает эту барабанную втулку, так это ее замечательная вместимость каната — 3400 метров стального каната диаметром 41 мм, расположенного на 56,5 витках канавки и 11 намоточных слоях. Такая вместимость особенно подходит для глубоководных морских операций и сценариев подъема на большие расстояния. Геометрия канавки включает переходный сегмент 55°, который плавно направляет канат через зоны перекрещивания, с фланкирующими параллельными участками 35°, которые поддерживают стабильное положение каната во время непрерывной намотки. Шаг 41,85 мм точно соответствует диаметру каната 41 мм, обеспечивая оптимальный зазор, минимизирующий тепловое трение и износ. Болтовое крепление с использованием шести винтов с потайной головкой M20 в сочетании с зазором для резки 4-6 мм упрощает сборку и разборку во время планового технического обслуживания.

Барабанная втулка с канавками LBS из стали Q355B, правая, 50°, для намотки канатов при добыче полезных ископаемых и лесозаготовках Применение

    Эта барабанная втулка большой емкости специально разработана для морских швартовных лебедок, систем глубоководных исследований и крупногабаритных портовых кранов, где увеличенная длина каната является критически важным требованием. Емкость 3400 метров делает ее идеальным выбором для плавучих производственно-хранилищных и отгрузочных (FPSO) судов, лебедочные системы которых должны вмещать значительную длину кабеля для точного позиционирования. В горнодобывающих подъемниках и строительных кранах большой грузоподъемности, которые полагаются на 11-слойную намотку, профиль канавки Lebus гарантирует стабильную работу намотки по всей глубине обмотки. Для операторов, которым требуется прочная, обслуживаемая втулка барабана, сочетающая исключительный объем хранения с точным направлением каната, эта втулка обеспечивает проверенную надежность как в морской, так и в промышленной среде.
