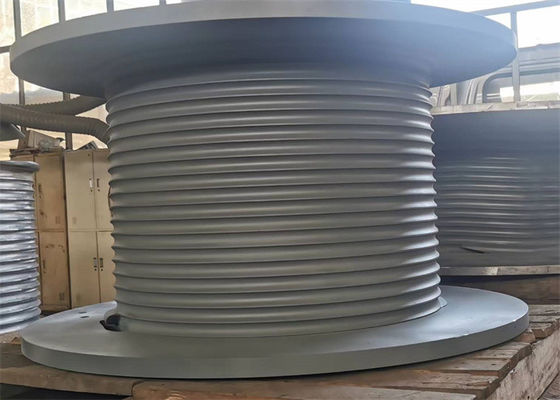

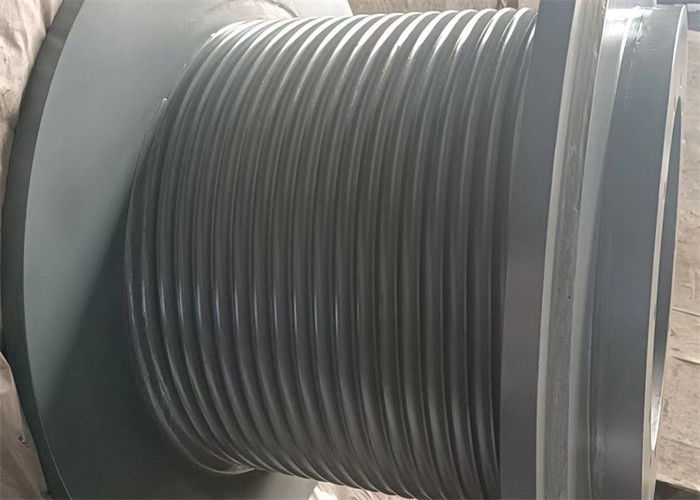

Сверхмощный барабанчик ворота крана емкости 35T с пазами веревочки LEBUS
Внедрение продукции
Калиброванный материал барабанчика ворота: Сталь углерода, легированная сталь, нержавеющая сталь, алюминий, высокопрочная сталь, Etc
Материальные стандарты: GB, AISI, ASME, ASTM, JIS, DIN,…
Температура окружающей среды: -40 ° c к +45 c °
Температура окружающей среды Stroage: -40 ° c к +50 c °
Тип паза барабанчика: Спиральные пазы или пазы Lebus
Направление вращения барабанчика: Левый или правый
Метод обработки: Работа машины
Диаметр веревочки провода: 3 MM~100 MM
Обрабатывающее оборудование: Центр CNC подвергая механической обработке
Типы структуры
Барабанчик ворота с пазом главным образом имеет следующие 3 типа структуры:
1. соединяя тип. В этой структуре, тело паза веревочки сперва сделано в 4 части плитки, и после этого 4 части паза плитки и светлого тела барабанчика соединены и сварены совместно.
2. интеграл, паз веревочки сразу расположен на теле барабанчика, пазе веревочки и теле барабанчика как одно.
3. Тип штепсельной вилки сваривая, делает паз веревочки в тело цилиндра, и после этого отрезал его в 2 части плиток, и штепсельной вилки сваривая на теле барабанчика.
Структура продукта
Состав барабанчика паза: Ядр барабанчика, фланцы, вал, Etc.
Обработка: Барабанчики веревочки с пазами отрезали сразу в их. Сварен или винт-скреплен болтами барабанчик ворота с фланцом, паз LBS отрезан сразу в тело барабанчика, согласно требованиям к клиентов, фланцы или. геометрия паза определена конструкцией, диаметром и длиной веревочки, и применением. барабанчик имеет необходимые устанавливая размеры для реальных рабочих условий.
Преимущество продукта:
LBS желобчатого барабана, разрешили проблему наматывать веревочки провода.
Сравненный с обычным бесшнуровым барабанчиком паза (ровным) и спиральным барабанчиком паза веревочки, LBS паза веревочки имеют очевидные преимущества в разнослоистой веревочке провода наматывая, особенной LBS системы паза делают наматывать веревочки провода ровный, и нагрузка каждого слоя равномерно распределила, расширить срок службы веревочки, уменьшить повреждение веревочки провода, улучшает безопасность деятельности оборудования, и уменьшает проблему выключения механического оборудования для изменения веревочки.
Технические параметры
| Никакой: |
Диаметр провода (mm) |
Вытягивающ силу (KN) |
Направление вращения |
Диаметр барабанчика (mm) |
Длина барабанчика (mm) |
| 1 |
3~8 |
3~10 |
Левый, правый |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Левый, правый |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Левый, правый |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Левый, правый |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Левый, правый |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Левый, правый |
>1000 |
<1000> |
Применение продукта:
машинное оборудование a.Crane: Машина моста поднимаясь, кран башни, ворот крана на козлах, крана на гусеничном ходе, etc
b, нефтяная промышленность: Снаряжение бурения нефтяных скважин, трактор нефти подъем, workover нефти снаряжение, установленный трейлером ворот блока насоса, внося в журнал ворот, etc
машинное оборудование c.Offshore морское: Оффшорный ворот крана нефти, ворот зачаливания, ворот тракции, ворот Человек-катания, ворот анкера, гидравлический ворот, etc
D. Строительная техника: Здание обтирает ворот стены, подъем замотки, брашпиль, etc
E. машинное оборудование инженерства: Ворот кабеля, кран башни, складывая машину, гидравлический ворот, etc
F. ворот минирования: Посылающ ворот, Упорк-вытягивающ ворот, тонуть ворот, etc
Структура плана чертежа
Метод обработки
