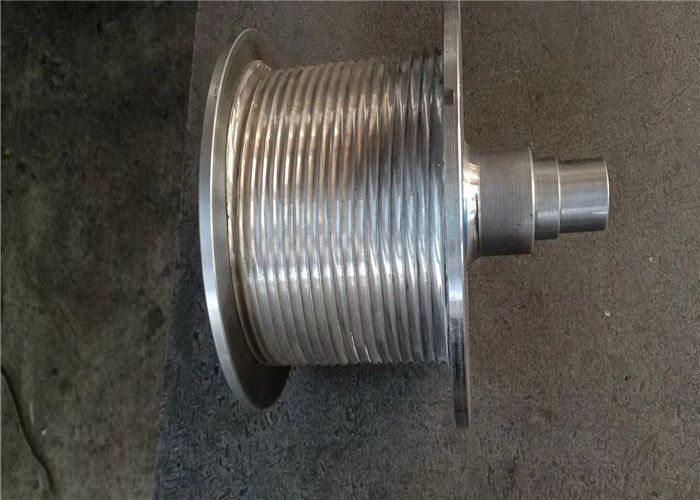

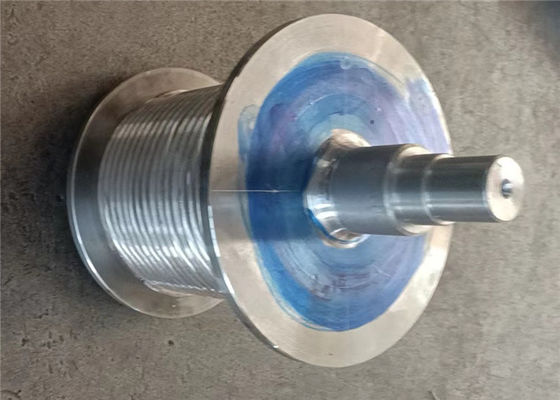

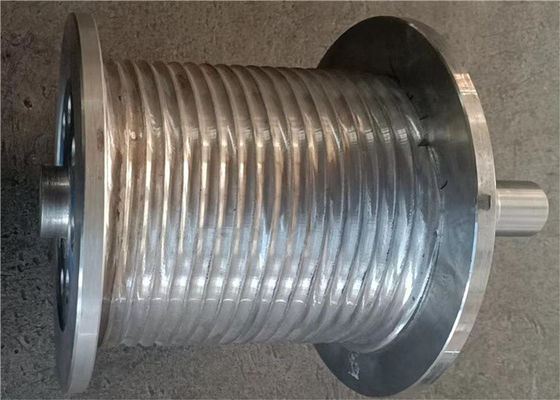

Барабанчик веревочки Lebus углерода стальной с валом используемым в кранах строительной техники
Oerview
Барабанчик ворота важная часть крана.
Один конец обветренной веревочки провода зафиксирован на гнезде веревочки барабанчика через зажим веревочки, и другом конце
Направляющий ролик автомобиля неба введен в группу шкива вагонетки, и группа шкива вагонетки установлена
Оборудованный с крюками, faucets и строками бурильной трубы. Когда ворот работает, он обветрен
Веревочка стального провода на барабанчике осуществляет действие обматывать и выпускать веревочку через положительное и отрицательное вращение барабанчика
Барабанчик носит быстрое напряжение веревочки веревочки провода, и структура барабанчика должна встретить прочность
Снаружи, но также обеспечить что веревочка провода обматывая аккуратно.
Внедрение продукции
Калиброванный материал барабанчика ворота: Сталь углерода, легированная сталь, нержавеющая сталь, алюминий, высокопрочная сталь, Etc
Материальные стандарты: GB, AISI, ASME, ASTM, JIS, DIN,…
Температура окружающей среды: -40 ° c к +45 c °
Температура окружающей среды Stroage: -40 ° c к +50 c °
Тип паза барабанчика: Спиральные пазы или пазы Lebus
Направление вращения барабанчика: Левый или правый
Метод обработки: Работа машины
Диаметр веревочки провода: 3 MM~100 MM
Обрабатывающее оборудование: Центр CNC подвергая механической обработке
Паз веревочки LEBUS
С развитием воротов бурения нефтяных скважин в последние десятилетия, вороты появляются больше. Форма передачи и форма структуры различны, но правило обматывая веревочки барабанчика ворота нет изменения, наша компания начало пазы веревочки LEBUS имеет очевидные преимущества. Форма сдвоенной линии паза веревочки LEBUS, соответствующая для разнослоистой замотки, может эффектно уменьшить или избежать явление разлада веревочки стального провода. В процессе проектирования барабанчика drawworks, барабанчик drawworks имеет большой раскрывая ряд, нижний выбор диаметра, положение блока проводника, структуры гнезда веревочки, шага канавки веревочки, паза веревочки спиральный угол параллельного раздела и взбираясь раздел повлияет на влияние замотки веревочки барабанчика, потому что эта, исследование из структуры барабанчика ворота и характеристики, помогут уменьшить или избегут явления веревочки барабанчика подъема поля месторождения нефти безалаберного, для того чтобы увеличивать пользу веревочки провода и жизни барабанчика.
Преимущество LBS Grroved
Эта система все еще самый эффективный и самый идеальный метод для того чтобы увеличивать жизнь веревочки провода. Тесты показывали что польза со спецификациями веревочки провода соответствует пазу веревочки, барабанчик Lebus могут увеличивать жизнь веревочки провода больше чем 500%.
LBS паза веревочки делают нагрузку равномерно распределенную между слоями, и практика доказывает что она значительно увеличивает жизнь веревочки провода. На самом деле, поверхность теста может расширить жизнь веревочки провода больше чем 500%. Уменьшение повреждения веревочки провода увеличивает безопасность и уменьшает время простоя машины.
Технические параметры
| Никакой: |
Диаметр провода (mm) |
Вытягивающ силу (KN) |
Направление вращения |
Диаметр барабанчика (mm) |
Длина барабанчика (mm) |
| 1 |
3~8 |
3~10 |
Левый, правый |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Левый, правый |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Левый, правый |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Левый, правый |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Левый, правый |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Левый, правый |
>1000 |
<1000> |
Необходимые параметры
- Диаметр веревочки провода или диаметр кабеля (mm)
- Внутренний диаметр D1 (mm)
- Наружный диаметр D2 (mm)
- Ширина между фланцами l (mm)
- Емкость веревочки (m)
- Материал:
- Направление вращения: влево или вправо
Структура плана чертежа
Метод обработки
