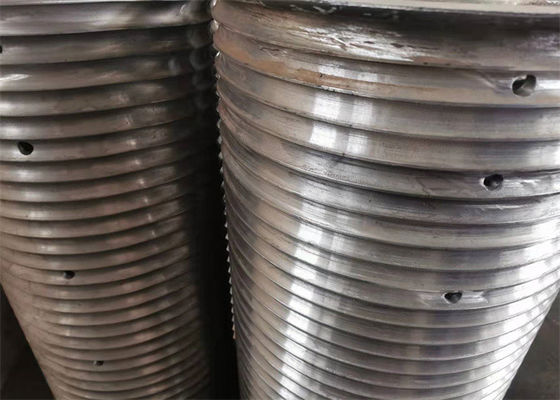

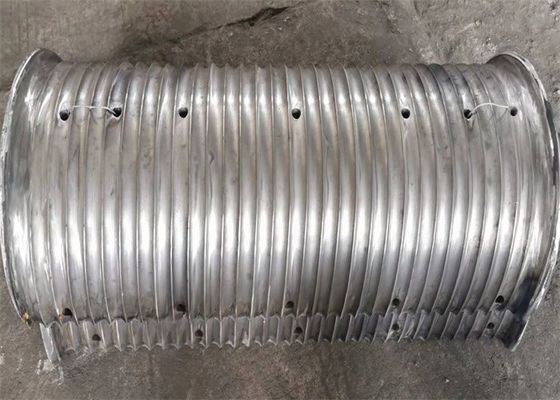

Подъемный кран и тяговое оборудование кабельное лебедку барабан с лебус рукавами
Введение продукта
Материал барабана с канавкой: углеродистая сталь, сплавная сталь, нержавеющая сталь, алюминий, высокопрочная сталь и т.д.
Стандарты материалов: GB, AISI, ASME, ASTM, JIS, DIN, - Что?
Температура окружающей среды: -40 ° C до +45 ° C
Окружающая температура: от -40 до +50 °C
Вид розы барабана: спиральные розы или лебусные розы
Направление вращения барабана: левая или правая рука
Способ обработки: Работа на машинах
Диаметр проволоки: 3 мм~100 мм
Оборудование для обработки: ЦОН
TЭхническийобзор
| Наименование продукта |
Подъемный кран и тяговое оборудование кабельное лебедка барабан |
| Количество барабанов |
Одиночный или двойной |
| Дизайн барабана |
LBS Groove или спиральная канавка |
| Материал |
Углеродная нержавеющая и сплавная стали |
| Размер |
Конфигурация |
| Диапазон применения |
Строительство Горный терминал |
| Источник питания |
Электрические и гидравлические |
| Пропускная способность |
100 ~ 300 м |
| |
|
Параметры
| Нет, нет. |
Диаметр провода ((мм) |
Притягательная сила ((KN) |
Направление вращения |
Диаметр барабана ((мм) |
Длина барабана ((мм) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Левая рука, правая. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Левая рука, правая. |
> 320 |
< 1000 |
| 3 |
От 18 до 24 |
20 ~ 80 |
Левая рука, правая. |
>480 |
< 1000 |
| 4 |
26 ~ 32 |
100 ~ 120 |
Левая рука, правая. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150 ~ 200 |
Левая рука, правая. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240 ~ 400 |
Левая рука, правая. |
> 1000 |
< 1000 |
Особенности:
1Наши продукты имеют преимущества компактной структуры, легкого веса, безопасного и легкого в эксплуатации.
2Наши продукты используются для общего подъема, погрузки и других работ в морской палубной технике, гавани, нефтедобывающей промышленности, буровой технике, машиностроении, горнодобывающей промышленности,машины для геологоразведки и строительства и т.д..
3Продукция разрабатывается и производится в соответствии с спецификацией API 7K "Спецификация для бурового оборудования".
4. Высокая стартовая и рабочая эффективность
5Надежная работа с небольшим шумом
Спецификация продукта:
1) Диаметр проволоки (мм)
2) Диаметр основного барабана (мм)
3) Ширина между фланцами (мм)
4) Длина веревки или кабеля для размещения
5) Материал и требования к барабану
6) Максимальная рабочая нагрузка на веревку или кабель
7) Направление входа проволоки
8) Тип входа веревки
9) Расстояние до фиксированного шва и положение между фланцами
10) Внешний диаметр фланцев
Оборудование для обработки:
Центры обработки с помощью ЧПУ
Материал изделия:
1Углеродистая сталь: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Сталь высокой прочности низкого сплава: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Сплавная сталь: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Полимерные материалы, волокнистые материалы и полиамидный нейлон.
5Материалы из нержавеющей стали, алюминиевые материалы и т.д.
Материал продукта может быть выбран по запросу клиента
Размеры чертежа
Особенности барабана:
Оборудование для обработки: Центры обработки с ЧПУ
Направление вращения канавок: левая рука
Диаметр проволоки: 3 мм ~ 65 мм
Каждый круг слоя: 20,5 круга
Склад: 5 Склад
Тип канавки: канавка LEBUS
Количество веревок: две
Структура продукции
Состав барабана с канавкой: ядро барабана, фланцы, вал и т.д.
Обработка: барабаны с веревками с резьбами, вырезанными непосредственно в них. барабан с фланцем, резьба LBS вырезается непосредственно в корпус барабана, в соответствии с требованиями клиентов,фланцы сварные или с винтовыми болтами. геометрия канавки определяется конструкцией веревки, диаметром и длиной, а также применением. барабан имеет необходимые размеры установки для фактических условий эксплуатации.
Применение продукта
1Морские машины: морская нефтегазовая лебедка, лебедка для причаления, тяговая лебедка, лебедка для человека, лебедка для якоря, гидрологическая лебедка
2Машины инженерного назначения: кабельная лебедка, башенный кран, скважина, гидравлическая лебедка
3Нефтяная промышленность: буровая установка для добычи нефти, подъемник для нефтяных тракторов, установка для переработки нефтяных установок, лебедка для насосного агрегата, лесозаготовительная лебедка и т.д.
4Строительная техника: Строительная лебедка для стены, винтовый подъемник, ветровой ветер
5- шахтная лебедка: лебедка диспетчерская, лебедка тягательная, лебедка погрузчиковая и т.д.
6Машины для кранов: мостоподъемная машина, башенный кран, гранатный кран, лебедка для ползучих кранов
Система LeBus представляет собой метод управления катушкой проволоки на барабане, так что нет практического ограничения количества слоев, которые могут быть безопасно катушированы,независимо от тяжести нагрузки и скорости или размеров веревки и барабана.
Требуемые параметры:
- Диаметр проволоки или диаметр кабеля ((мм)
- Внутренний диаметр D1 ((mm)
- Внешний диаметр D2 ((mm)
- Ширина между фланцами L ((mm)
- Пропускная способность канатов ((m)
- Материал:
- Направление вращения: влево или направо?
