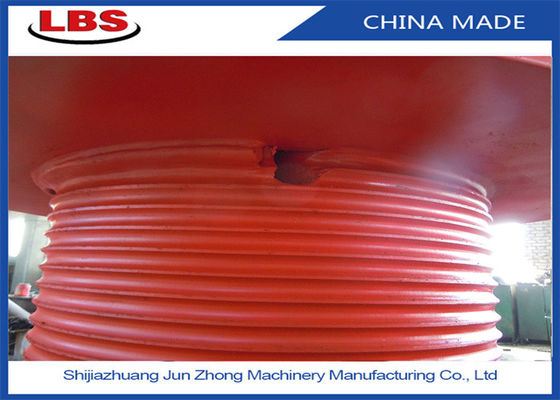

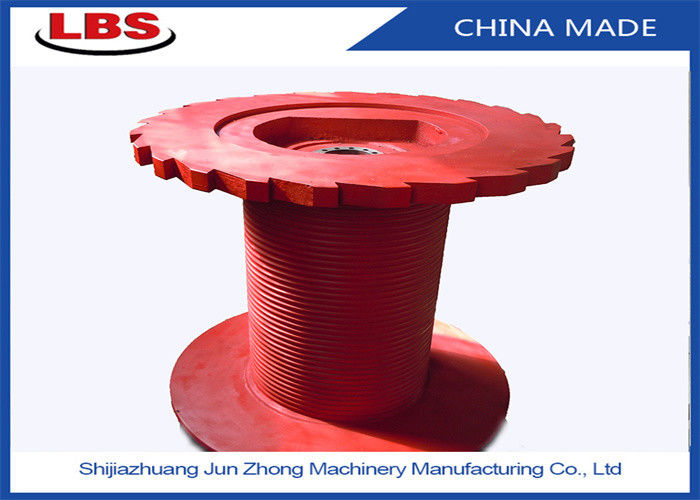

Масло оснащая основной паз Lbs стали углерода барабанчика ворота веревочки части

Сталь углерода LBS части ворота Riging масла главная калибрует барабанчик ворота веревочки провода

LBS барабанят вид формы паза соответствующий для разнослоистой замотки веревочки провода введенной от за рубежом. Потому что этот вид паза веревочки сдержан параллельной с конечной гранью фланца в большинств разделах направления барабанчика окружного, и только пересекает с конечной гранью фланца в очень небольшом разделе, паз веревочки необходимо повернуть, следовательно имя «складывая паз веревочки».

Леты практически пользы показывают что этот вид особенной структуры паза веревочки барабанчика, может хорошо разрешить проблему веревочки замотки веревочки провода разнослоистой о двойной сложенной системе слота шнура, для обеспечения что разнослоистое на веревочке барабанной обмотки полно, который включили внутри и разворачивание вьюрок ровно, и могут значительно увеличивать срок службы веревочки провода, система все еще самый эффективный метод и самые идеальные. Тесты показывали что барабанчик Lebus может увеличивать жизнь веревочки провода больше чем 500% с пазом веревочки соответствуя спецификациям веревочки провода.

польза окружающей среды:

1. На открытом воздухе польза позволена;

2. Высота не превышает 2000M;

3. Температура окружающей среды -30℃ | +65℃;

4. Оно позволено работать под условиями дождя, выплеска и пыли.

Эти LBS наматывают модель является следующим: LBSZ1080-1300

Представляет диаметр барабанчика Ribas 1080mm, длина 1300mm,

Обеспечьте веревочку провода кладя обслуживание, в месте с цепной связью или буровой установкой веревочки провода ворота корабля, кабель подвески к крану кладя деятельность, лучше для того чтобы защитить веревочку провода.

Барабанчик ворота важная часть ворота буровой вышки, барабанчика ворота

Один конец обветренной веревочки провода зафиксирован на гнезде веревочки барабанчика через зажим веревочки, и другом конце

Направляющий ролик автомобиля неба введен в группу шкива вагонетки, и группа шкива вагонетки установлена

Оборудованный с крюками, faucets и строками бурильной трубы. Когда ворот работает, он обветрен

Веревочка стального провода на барабанчике осуществляет действие обматывать и выпускать веревочку через положительное и отрицательное вращение барабанчика

Барабанчик носит быстрое напряжение веревочки веревочки провода, и структура барабанчика должна встретить прочность

Снаружи, но также обеспечить что веревочка провода обматывая аккуратно.

С развитием воротов бурения нефтяных скважин в последние десятилетия, вороты появляются больше

Форма передачи и форма структуры, но правило обматывая веревочки барабанчика ворота нет изменения, наша компания начали паз веревочки LEBUS имеют очевидные преимущества. Форма сдвоенной линии паза веревочки LEBUS, соответствующая для разнослоистой замотки, может эффектно уменьшить или избежать явление разлада веревочки стального провода. В процессе проектирования барабанчика drawworks, барабанчик drawworks имеет большой раскрывая ряд небольшой, нижний выбор диаметра, положение блока проводника, структуры гнезда веревочки, шага канавки веревочки, паза веревочки спиральный угол параллельного раздела и взбираясь раздел повлияет на влияние замотки веревочки барабанчика, becauset это, исследование структуры барабанчика ворота и характеристики, помогут уменьшить или избегут явления веревочки барабанчика подъема поля месторождения нефти безалаберного, увеличивать пользу веревочки провода и жизни барабанчика.

Особенности: LBS удваивают пазы веревочки створки составлены прямых пазов веревочки и раскосных пазов веревочки для каждого круга барабанчика, и положение прямых пазов веревочки и раскосных пазов веревочки для каждого круга точно такой же. Когда веревочка провода рана во множественных слоях, положение пересекая точки перехода между верхней веревочкой провода и веревочке более низкий провод фиксируют через раскосный паз веревочки, так, что скрещивание верхней веревочки провода будет завершено в раскосном разделе. В прямом этапе паза веревочки, верхняя веревочка провода совершенно падает в паз сформированный 2 веревочками более низкого провода, формируя линию контакт между веревочками, так, что контакт между веревочками верхним и более низким проводом будет стабилизирован. Когда веревочка возвращена, кольцо сохранения шага с возвращенным фланцом на обоих концах барабанчика использовано для того чтобы направить веревочку для того чтобы взобраться вверх и возвратиться ровно, избежаться безалаберная веревочка причиненная вырезыванием веревочки и сжиманная один другого, так, что веревочка будет аранжирована аккуратно и ровно переводит к верхнему слою, и осуществляет разнослоистую замотку.

Преимущества: Складчатости LBS паза веревочки, разрешают веревочку в процессе веревочки веревочки замотки безалаберной, главных проблем веревочки сдерживая. Складывая паз веревочки делает веревочку провода обматывая ровный, нагрузка равномерно распределенная между слоями, эта технология значительно расширяет срок службы веревочки провода, может увеличивать жизнь веревочки провода больше чем 500%, уменьшают повреждение веревочки провода, улучшить безопасность деятельности оборудования, и уменьшить механическое оборудование для проблемы стопа замены веревочки.

Характеристики пазов

1. Оно имеет специфически паз для того чтобы сделать веревочку провода наматывая аккуратную и равномерную прочность на каждом слое.

2. Его можно высчитать точным силам что веревочка навела на барабанчике.

3. Наматывать полностью под контролем, который предотвращает более низкие слои будучи задавливанным или сжатые верхними слоями

4. С пазом, непрерывный паз в барабанчике параллельн к фланцу за исключением 2 пунктов кроссовера на каждом Revelution куда паз двигает через половину тангажа барабанчика для того чтобы дать тангаж тяги движения для каждого тангажа.

Параметры конструкции барабанчика ворота веревочки провода

1. Диаметр барабанчика

2. Ширина между фланцами

3. Веревочка провода или диаметр кабеля

4. Направление вращения веревочки провода: левый и правый

7. Материал барабанчика

8. Диаметр фланца

9. Максимальная допустимая загрузка веревочки провода

10. Максимальная способность веревочки провода/кабеля

11. Угол положения барабанчика и глухого блока

12. Режим входа веревочки

13. Если возможный, обеспечьте детальные чертежи барабанчика:, то

Примечание: Барабанчик разделен в объединенный тип и тип разделения, обработку объединенной потребности рисуя.

Разделенный диаметр потребности внутренний, наружный диаметр, длина, диаметр веревочки провода, направление паза веревочки (влево или вправо)

Согласно текущей ситуации складывая барабанчика и ворота паза веревочки произведенных нашей фабрикой, индустрии которые успешно были приложены следующим образом:
1. машинное оборудование морского пехотинца: оффшорный ворот крана масла, ворот зачаливания, буксирующ ворот, буксируя ворот кабеля, ворот анкера, гидрологический ворот
2. нефтяная промышленность: снаряжение бурения нефтяных скважин, ворот автомобиля масла внося в журнал, машина workover масла, хорошая машина, ворот тележки масла, etc
3. поднимаясь машинное оборудование: кран, ворот крана башни, ворот крана на козлах, ворот крана на гусеничном ходе, ворот крана автошины
4. строительная техника: строя ворот чистки стены, одиночный ворот барабанчика, двойной ворот барабанчика
5. Другая строительная техника: ворот кабеля, кран башни, водитель кучи, электрическ-гидравлический ворот
6. машинное оборудование минирования: ворот отправки, ворот тракции, склонный ворот, etc

Структура плана чертежа

Метод обработки
