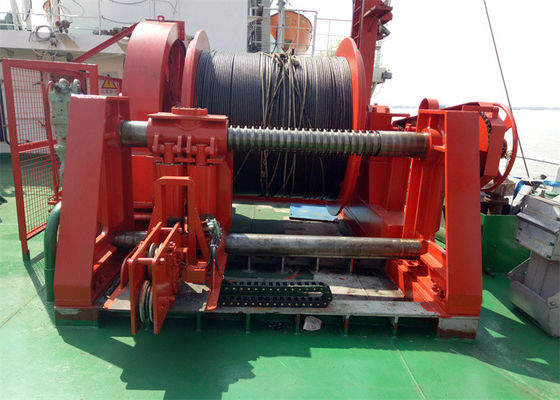

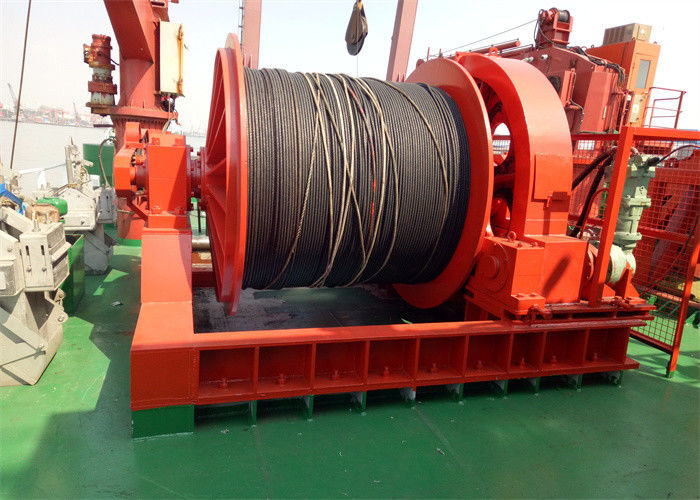

Низкооборотный ворот гидравлической силы веревочки провода с наматывая прибором
Ворот со складывать концепцию вместе прибора
Наматывая прибор важная часть ворота хранения кабеля. Направляющие кабели аранжированные аккуратные на барабанчике ворота хранения кабеля. Он главным образом составлен винта, ранораширителя веревочки и луча нагрузк-подшипника. Винт тросового ролика и сеттера кабеля вращает одновременно через прибор привода с цепной передачей. Винт двухнаправленный поток и руководство диаметр кабеля. Ранораширитель веревочки состоит из небольшого ролика, дефлектора шкива, шкива и гайки слайдера, установленных на нося луче небольшим роликом. Вращение двухнаправленного винта причиняет гайку слайдера двинуть левое и правый вдоль оси винта с ранораширителем для того чтобы направить кабель. Во избежание гнуть деформация винта под чрезмерным давлением, луч нагрузк-подшипника была проанализирована силой и методом конечного элемента, и были высчитаны, что соотвествовали свои прочность и жесткость.
Оборудование продукта
Наша фабрика имеет больше чем 2000 наборов предварительного оборудования как бросать, ковать, шестерня обрабатывая, штемпелевать металлического листа, заклепывать, термические обработки и механическая обработка. В последние годы, центр Германии CW1000 подвергая механической обработке, ось CNC 4 рычаг 5 осей подвергая механической обработке центр, пунш CNC, большой шлифовальный станок шестерни CNC hobbing, большая расточка пола CNC и филировальная машина, луч электронов вакуума заварка, заварка CNC машина робота и 80 кренов и другое предварительное обрабатывающее оборудование.
Технические параметры
|
Никакой:
|
Диаметр провода (mm) |
Вытягивающ силу (KN) |
Направление вращения |
Диаметр барабанчика (mm) |
Длина барабанчика (mm) |
|
1
|
3~8 |
3~10 |
Левый, правый |
>160 |
<1000>
|
|
2
|
10~16 |
12~20 |
Левый, правый |
>320 |
<1000>
|
|
3
|
18~24 |
20~80 |
Левый, правый |
>480 |
<1000>
|
|
4
|
26~32 |
100~120 |
Левый, правый |
>640 |
<1000>
|
|
5
|
34~40 |
150~200 |
Левый, правый |
>800 |
<1000>
|
|
6
|
42~50 |
240~400 |
Левый, правый |
>1000 |
<1000>
|
Обзор
|
Название продукта
|
Барабанчик ворота кабеля |
|
Количество барабанчика
|
Одиночный или двойной |
|

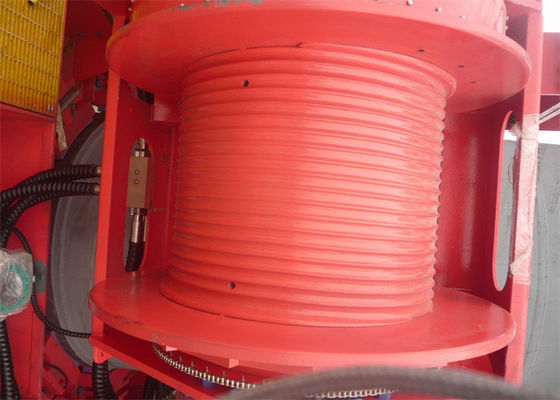

Дизайн барабанчика
|
LBS паза или спиральный паз |
|
Материал
|
Углерод нержавеющий и легированные стали |
|
Размер
|
Изготовление на заказ |
|
Ряд применения
|
Деятельность минирования конструкции терминальная |
|
Источник питания
|
Электрический и гидравлический |
|
Емкость веревочки
|
100~300M |
Характеристики продукта:
1. Ворот веревочки стального провода электрический с наматывая системой
2. Автоматическое расположение веревочки можно осуществить
3. Компактная текстура и разумный дизайн
4. Держите напрягать веревочки провода плотный для воротов & кранов
5. Наматывая машина может поставить силу задней части на веревочке для того чтобы держать веревочку напрягая сила. Наматывая машина и свои HPU removeable
Наматывая прибор:
1. Прибор замотки веревочки ворота (ворота наматывая прибора) принимает принцип двойного вращая винта для того чтобы управлять колесом веревочки для того чтобы двинуть взад и вперед, оно механический прибор передачи, легкий для использования, безопасный и надежный.
2. Веревочка ворота аранжируя прибор состоит из 6 частей, а именно, части выходной мощности, коробки передачи, муфты, спиральной части рукава, части веревочки поддерживая и основания.
3. В инсталляционном процессе, не требует никакой части преобразования ворота, только нужно установить наружную шестерню на сторону мотора ворота, силу выхода мотора.
Принцип привода:
Барабанчик ворота - коробка передач - вращение рукава винта - колесо веревочки reciprocating движение.
Введение компании
Наше введение компании предыдущее передовой технологии в стране и за рубежом, после лет научных исследований и разработки и улучшения, в поднимая поле веревочки строки веревочки провода машинного оборудования разнослоистом делало главный прорыв,
В 2010, компания получила патент продукции двойного складывая барабанчика паза веревочки, и основала свой собственный бренд - LBS. В настоящее время, компания формировала зрелое и стабилизированный, промышленный режим serializedproduct.
